FITT RAIN G125

Il sistema grondaia FITT RAIN G125 è un sistema completo, adattabile a tutte le dimensioni di una casa e facile da assemblare. È disponibile sia nella versione ad incollo sia nella versione a guarnizione. La guarnizione, realizzata in EPDM, garantisce una tenuta ed una durata superiore, allungando gli intervalli di tempo tra una sostituzione e l’altra.



FITT Rain System G125 Colors

I  colori non coincidono esattamente alla scala RAL ma si è cercato il tono di colore più prossimo

FITT RAIN G125

I PLUS DEL SISTEMA FITT RAIN G125

COESTRUSIONE

I profili grondaia ed i tubi pluviali sono estrusi avvalendosi di apparecchiature ad elevate prestazioni che consentono di ottenere non solo versioni mono-parete, ma anche versioni co-estruse. Grazie al procedimento della co-estrusione, i profili -protetti da uno strato in PVC- diventano più robusti e resistenti all’invecchiamento e alla dilatazione, acquisendo un più elevato livello qualitativo che contrasta i danni causati dai raggi ultravioletti, dagli sbalzi termici e dalle aggressioni ambientali (smog, nebbia salina, vapori acidi). La co-estrusione, inoltre, conferisce ai colori una particolare brillantezza, prolungandone la stabilità e lucentezza nel tempo. La pellicola esterna ad altissime prestazioni consente, infine, di realizzare nuove, infinite varianti di colore, permettendo all’utilizzatore di scegliere tra una più ampia gamma di colori.

SISTEMA DI FISSAGGIO

Il sistema grondaia FITT RAIN G125 è un sistema completo e facile da assemblare. L’assemblaggio dei componenti della gamma è disponibile nella versione ad incollo e a guarnizione, garantendo un montaggio veloce, sicuro e semplice.

Le guarnizioni in gomma EPDM comprimibili assicurano maggiore tenuta e durata. Questo sistema di fissaggio si traduce in giunzioni flessibili, ermetiche e a tenuta stagna.

SISTEMA DI FISSAGGIO
CURVA REGOLABILE 22° - 87°

La curva regolabile consente di creare diverse curve, poiché è regolabile in tutte le direzioni.

Evita quindi l’utilizzo di numerosi raccordi, garantendo così un risparmio di tempo e di denaro per l’utente finale.

CURVA REGOLABILE 22° - 87°
ANGOLO REGOLABILE 60° - 160°



L’angolo regolabile consente una configurazione a 60 °, 90 °, 120 °, 135 ° e 160 °, garantendo la flessibilità necessaria per preservare l’angolo di curvatura del profilo della grondaia.

Le linee guida con l’indicazione dei gradi consentono un taglio preciso e corretto. L’angolo regolabile può essere posizionato e incollato dopo aver tagliato le tre guarnizioni EPDM disponibili.

ANGOLO REGOLABILE 60° - 160°
TESTATA UNIVERSALE



Il sistema FITT Rain offre una innovativa testata universale, utilizzabile sia per il lato sinistro che destro della grondaia e adatto anche per il collettore (sistema a incollo).

TESTATA UNIVERSALE

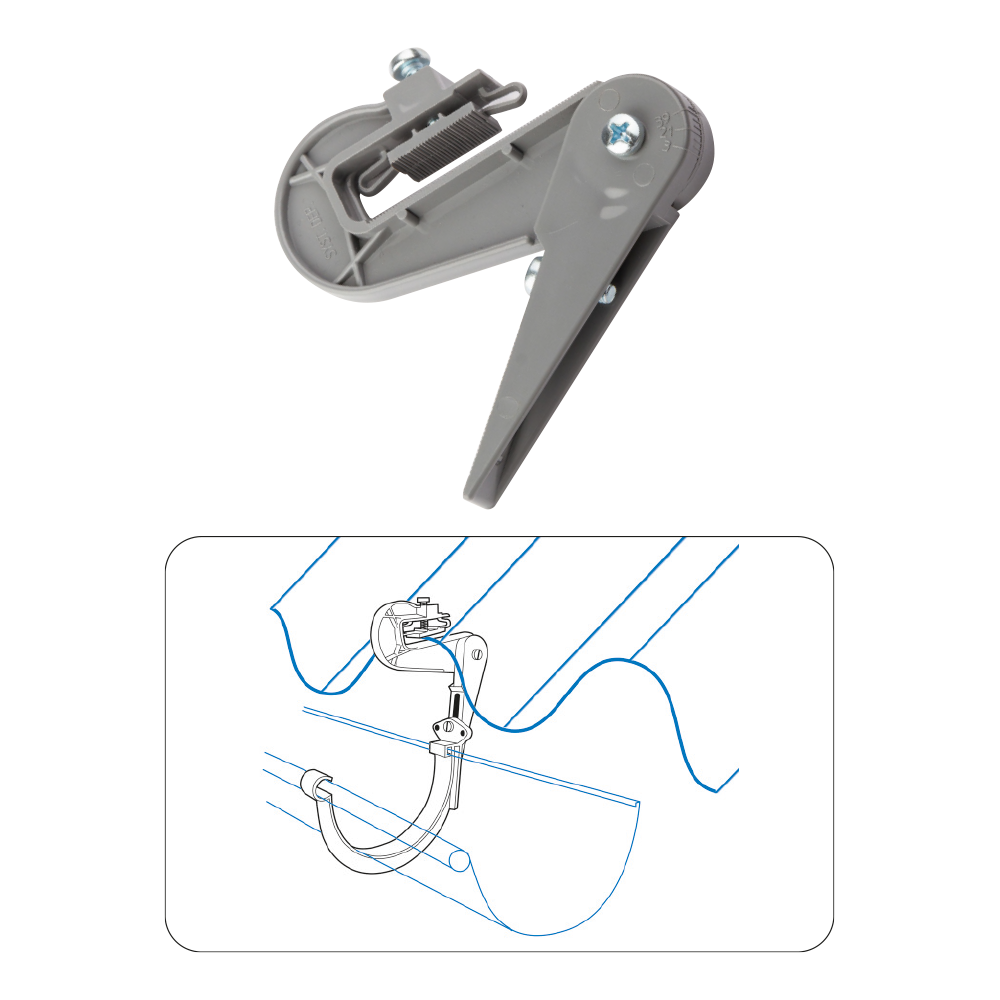

FISSAGGIO PER TETTO ONDULATO

Il fissaggio per tetto ondulato di FITT è regolabile per adattarsi perfettamente alla pendenza del tetto.

Il fissaggio consente di assicurare i supporti in PVC a qualsiasi altezza, grazie ai bulloni in acciaio inossidabile regolabili in più posizioni. Questo accessorio unico consente di fissare la grondaia su lamiera ondulata e tetti di piccolo spessore.

Il fissaggio per tetto a onde può essere posizionato con facilità grazie alle linee guida (che specificano il valore degli angoli) e al bloccaggio della posizione desiderata, consentendo così la preparazione dei materiali prima dell’installazione.

FISSAGGIO PER TETTO ONDULATO
1
Attaccare i supporti, mantenendo uno spazio di 3 mm dalla linea di fine falda.
2
È necessario collegare il supporto più alto e più basso con una stringa, in modo tale da posizionare correttamente i restanti supporti, che dovranno essere fissati al massimo ogni 40 cm.
3
Tagliare la grondaia con un seghetto alla lunghezza desiderata.
4
Sistemare e agganciare la grondaia sui supporti.
5
Alcuni componenti, come il collettore centrale e le giunzioni, hanno un elemento di montaggio incluso. In presenza di questi componenti, è necessario fissare i supporti ad una distanza non superiore a 15 cm.
6
Se il pluviale deve essere posizionato alla fine di un edificio, si può utilizzare un collettore con una testata (a seconda del sistema grondaia utilizzato). Fissare il collettore e le giunzioni mantenendo uno spazio di 3 mm dalla linea di fine falda.
7
Collegare le varie sezioni della grondaia utilizzando le giunzioni. La lunghezza delle singole sezioni di grondaia deve essere misurata in modo tale da farle coincidere con la linea tratteggiata indicata in ciascuna giunzione con “limit position” (posizione limite).
8
Alla fine di ciascuna grondaia installare le testate utilizzando la colla specifica per PVC. Per i componenti a guarnizione, non è necessario l’utilizzo della colla.
9
In presenza di cornicioni, utilizzare curve da 45˚ o 67 ˚ per collegare il collettore al pluviale.
10
Installare gli angoli della grondaia. La distanza fra i supporti e il bordo degli angoli non deve superare i 15 cm.
11
Attaccare i collari al muro, circa uno ogni 2 metri. Se necessario, utilizzare viti di lunghezza 7, 14 o 22 cm.
12
Inserire il pluviale di scarico nei collari. I pluviali non necessitano di manicotti per la connessione. Lasciare almeno 5 mm di spazio fra i tubi.
13
A seconda delle necessità, montare le braghe con l’aiuto dei collari. Prevedere circa 5mm di spazio.
14
Installare una curva come scarico del pluviale. La distanza minima dal terreno deve essere 20 cm.
